XCase Novexa

Découvrez La

Le constat

“Après 17 ans à la tête de NOVEXA et grâce aux remontées des usines des différents groupes industriels, j’ai pu entendre et constater que les usines n’ont plus ni le temps, ni les ressources nécessaires pour un suivi objectif des engrenages.”

Fabrice ZIEGLER - CEO

2

Sur le marché, les outils utilisés sont :

Les audits constructeurs - manquent souvent d’objectivité et s’orientent toujours vers la fourniture de pièces neuves
Les audits lubrifiants - manquent de données techniques et ne prennent pas en compte les problématiques de géométrie de l’engrenage
Les analyse vibratoires - mettent uniquement en évidence les conséquences d’une avarie (fissures fondations, jeu de paliers excessifs, ancrage dégradé, défaut jeu de fond de dent …)

C’est pourquoi mes équipes et moi même avons développé la XCase, le premier et seul outil qui vous permettra de rentrer dans une démarche de maintenance prédictive.

Grâce à cet outil, vos équipes resteront autonomes et gagneront en compétence technique.

L’objectif de la XCase

3

Une analyse objective

Le suivi seul des vibrations ou des températures permet de constater la conséquence d’une avarie
maintenance currative

Le suivi des profils engrenages permet d’anticiper les avaries
maintenance préventive

Plus qu’un outil, la XCase est une solution complète d’aide à la prise de décision.

La XCase, le premier outil qui réunit en 1 application le suivi:

Des engrenages
Des vibrations
Des températures
Des données techniques
De l’historique

Pré-requis

4

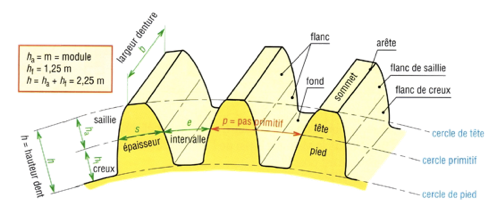

Les données suivantes devront être collectées pour chaque équipement afin de fabriquer les gabarits correspondants :

Module (m)
Angle de pression (α)
Diamètre extérieur (da)
Nombre de dents (z)
Angle d’hélice (β)

L’historique de chaque harnais est également nécessaire notamment :

Année de mise en service
Année de retournement
Date changement pignon

Les paramètres à
relever lors de l’audit

5

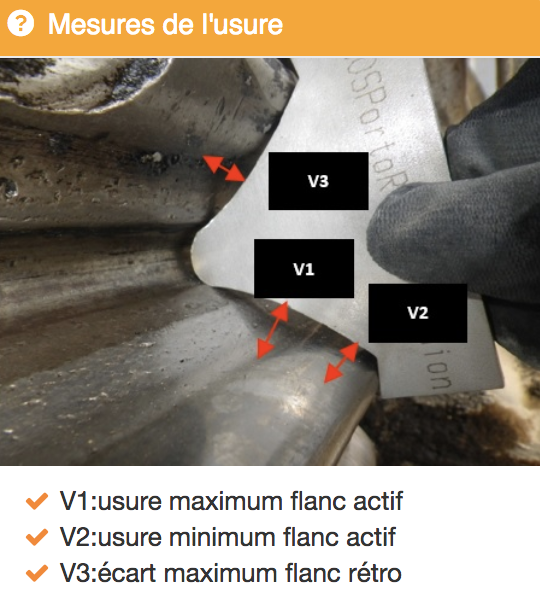

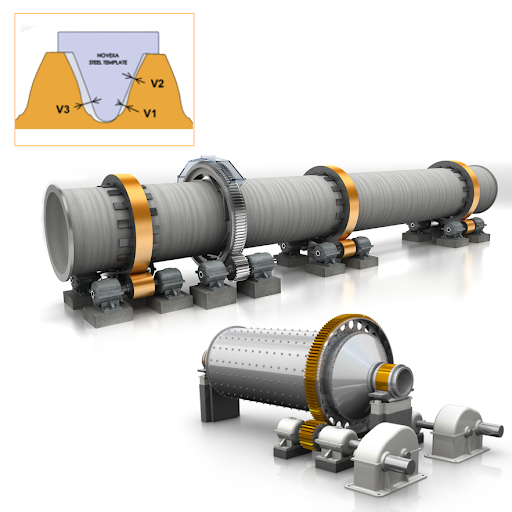

La XCase repose sur l’utilisation de gabarits de contrôle . Ils permettent de mesurer avec précision la déformation du profil au travers de 3 mesures simples :

V1 = usure maximum
V2 = usure minimum
V3 = écart avec flanc rétro

Pour compléter l’analyse :

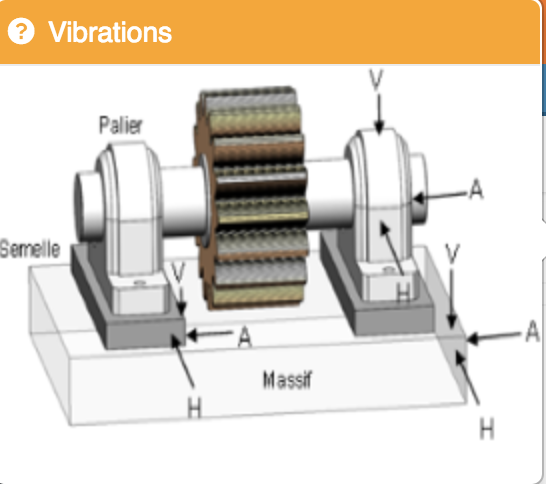

Relevés vibratoires sur les paliers, semelles et fondations
Relevés de températures pignon/couronne

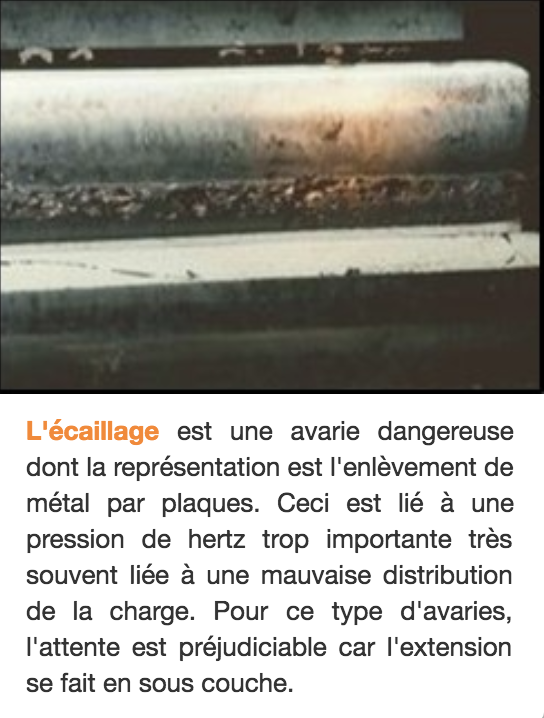

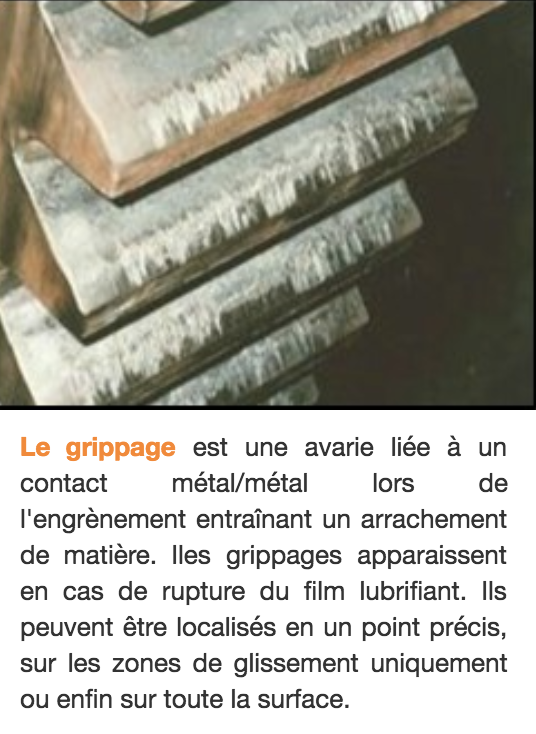

Photos des avaries de surface

Avec ce suivi simplifié, tous les codes couleurs sont calculés et apparaissent instantanément dans l’application.

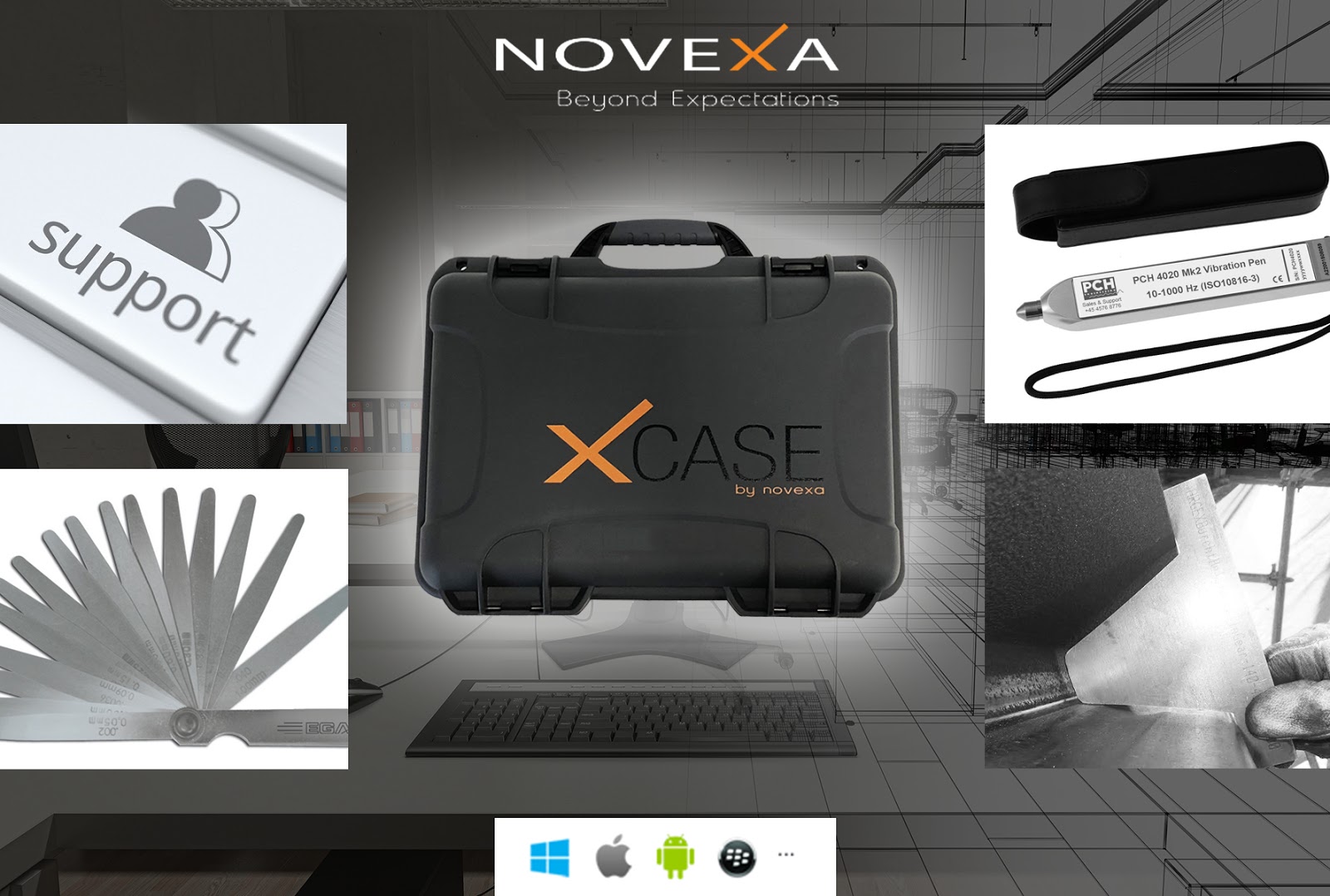

Contenu de la XCase

6

All in One :

La XCase est composée des éléments suivants :

Mallette de transport
Notice d’utilisation
Code d’accès
Jeu de cales
Jeu de gabarits pignon et couronne (V1, V2 ,V3)
Stylo vibratoire (mm/s - RMS)

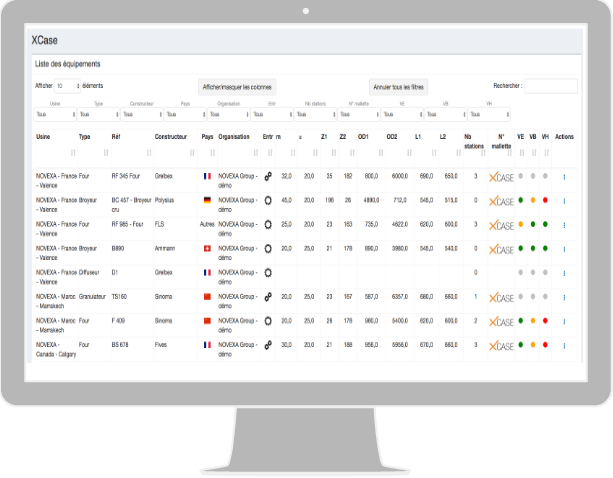

L’application XCase

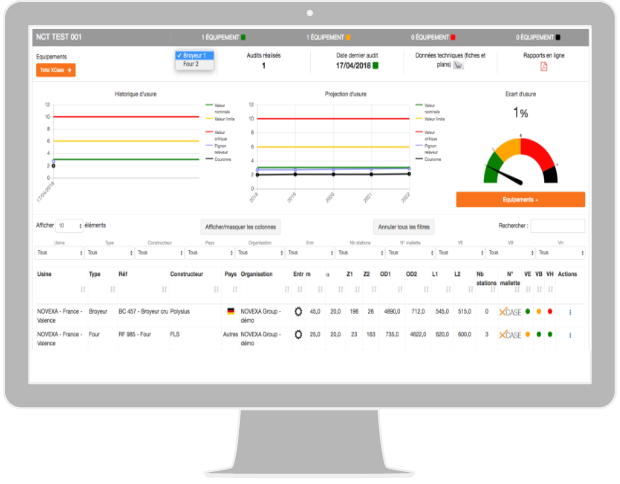

Accès direct aux infos importantes :

-Lecture simplifiée grâce aux codes couleurs NOVEXA
-Historique + projection de l’usure sur 2 graphes séparés
-Le curseur de droite montre les risques liés à l’usure de l’équipement
-Vue de la date du dernier audit
-Accès aux docs techniques
-Bascule sur un autre équipement en 1 clic via le menu déroulant

7

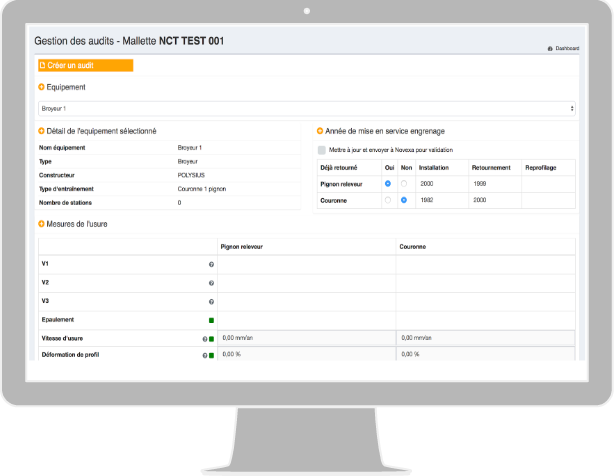

Nouvel audit

Création d’un nouvel audit via le menu “gestion des audits”

La rédaction des audits se fait quand vous le décidez (24/24 - 7/7)

Vos équipes gardent la maîtrise des audits et du calendrier de maintenance. Les experts sur site restent autonomes

Temps moyen pour la prise de mesure :

45 min à l’arrêt
25 min en marche

8

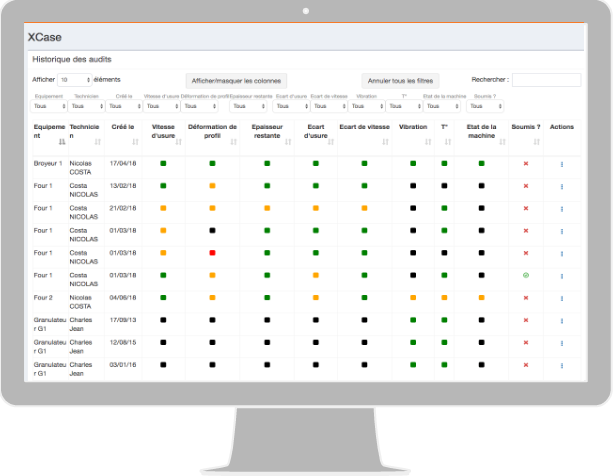

Historique audit

Précis

Un tri des données via 11 critères disponibles permet le suivi des équipements avec précision et fluidité, notamment :

Épaisseur restante → aide à choisir entre les options remplacement ou reprofilage
Vitesse d’usure → permet d’anticiper les actions et le budget de maintenance
Écart d’usure → renseigne sur le risque d’augmentation du niveau vibratoire

9
